任务输入
图表类型
多面板出版图表（1x2：活性 + 稳定性）
学科
化学 / 电催化
核心声明
Pt-CeO2 在三种催化剂中兼具最高 AOR 活性（14.83 mA/cm²）和最低稳定性损失（10.0%）
输入数据
- 来源：aor_activity.csv（合成 AOR 数据）
- 面板 1（活性）：Ni=5.37, Pt=8.13, Pt-CeO2=14.83 mA/cm²
- 面板 2（稳定性）：Ni=25.33%, Pt=18.0%, Pt-CeO2=10.0%
执行日志
环境
- 日期：2026-06-15
- Skill：engineering-figure-agent
- Python：3.14（venv）
- matplotlib：已安装
- numpy：已安装
- 操作系统：Windows 11
步骤
- 确认绘图模式支持多面板
- 构建 request.json：2 面板（nrows=1, ncols=2），figsize=(14,5)
- 面板 1：kind=bar，ylabel=Current Density (mA/cm²)
- 面板 2：kind=bar，ylabel=Loss (%)，ylim=[0,35]
- 统一配色：red_strong/neutral_dark/blue_main
- 运行 build_plot_spec.py -> plot_publication_figure.py
耗时
- build_plot_spec.py：<1 秒
- plot_publication_figure.py：<2 秒
错误
- 无
输出：多面板电催化 AOR 图表

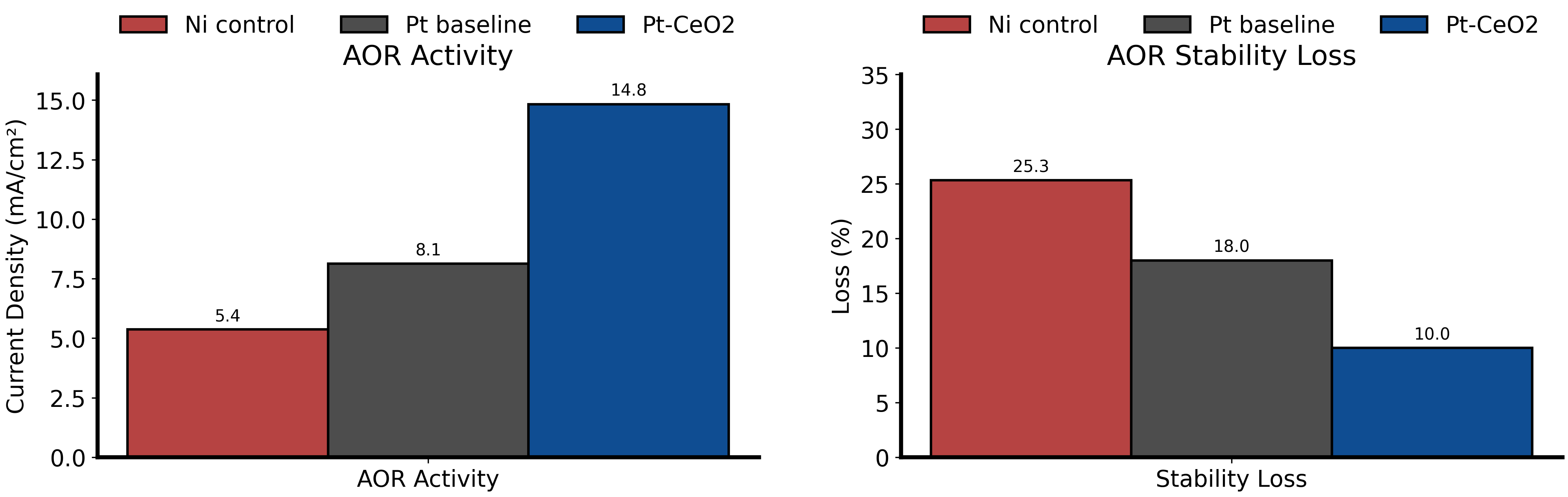

可视化预览
描述
- 类型：多面板出版图表（1x2 布局）
- 面板 1（左）：AOR 活性 - 催化剂电流密度对比
- 面板 2（右）：AOR 稳定性损失 - 催化剂衰退对比
- 配色：统一 red_strong/neutral_dark/blue_main
- 字体：DejaVu Sans，14pt
- 核心发现：Pt-CeO2 兼具最高活性和最低稳定性损失
导出格式
- PNG（300 DPI）：/audit/engineering-figure-agent/assets/task-02-multi-panel-preview.png
- PDF：/audit/engineering-figure-agent/assets/task-02-multi-panel-preview.png
- SVG：/audit/engineering-figure-agent/assets/task-02-multi-panel-preview.png
核心声明验证
engineering-figure-agent 多面板能力通过 1x2 布局验证。 面板共享统一配色确保视觉一致性，适合出版多面板图表需求。
自审
任务 ID
task-02-multi-panel
数据保真度
- 面板 1 数据准确（Ni：5.37, Pt：8.13, Pt-CeO2：14.83）
- 面板 2 数据准确（Ni：25.33%, Pt：18.0%, Pt-CeO2：10.0%）
样式合规
- 1x2 布局正确
- 统一配色
- 各面板独立图例
- 面板 2 Y 轴 [0,35] 合理
- 单位正确（mA/cm², %）
导出检查
- PNG 300 DPI
- PDF 矢量
- SVG 可编辑
判定
通过
改进建议
- 可按期刊要求添加面板标签 (a)(b)
- 可考虑 2x1 垂直布局变体
评测备注
任务 ID
task-02-multi-panel
深度
L3 - 完整 1x2 多面板绘图流水线：双面板 -> spec -> 渲染 -> 多格式导出
评估
- 数据保真度：通过 - 双面板匹配输入数据，单位正确
- 样式合规：通过 - 统一配色，独立图例
- 导出质量：通过 - PNG/PDF/SVG
- 多面板逻辑：通过 - 1x2 布局正确，面板对齐良好
关键发现
- build_plot_spec.py 正确解析多面板 request.json
- plot_publication_figure.py 正确渲染 1x2 布局
- 统一配色确保视觉一致性
风险
- 缺少面板标签 (a)(b)
- figsize=(14,5) 在单栏宽度下可能需缩放
