任务输入

图表类型

关联热力图（反应参数关联矩阵）

学科

化学 / 电催化

核心声明

法拉第效率（FE）与产率呈最强正相关（r=0.78），而 pH 与电流密度呈最强负相关（r=-0.55）

输入数据

• 6x6 合成 Pearson 关联矩阵
• 参数：pH、温度、压力、电流密度、法拉第效率、产率
• 范围：-0.55 至 1.00

---

执行日志

环境

• 日期：2026-06-15
• Skill：engineering-figure-agent
• Python：3.14（venv）
• matplotlib：已安装
• numpy：已安装
• 操作系统：Windows 11

步骤

1. 构建 6x6 合成关联矩阵
2. 构建 request.json：kind=heatmap，cmap=RdBu_r，annotate=true，colorbar=true
3. X/Y 标签：pH、Temp、Pressure、Current、FE、Yield
4. 运行 build_plot_spec.py -> plot_publication_figure.py

耗时

• build_plot_spec.py：<1 秒
• plot_publication_figure.py：<2 秒

错误

• 无

---

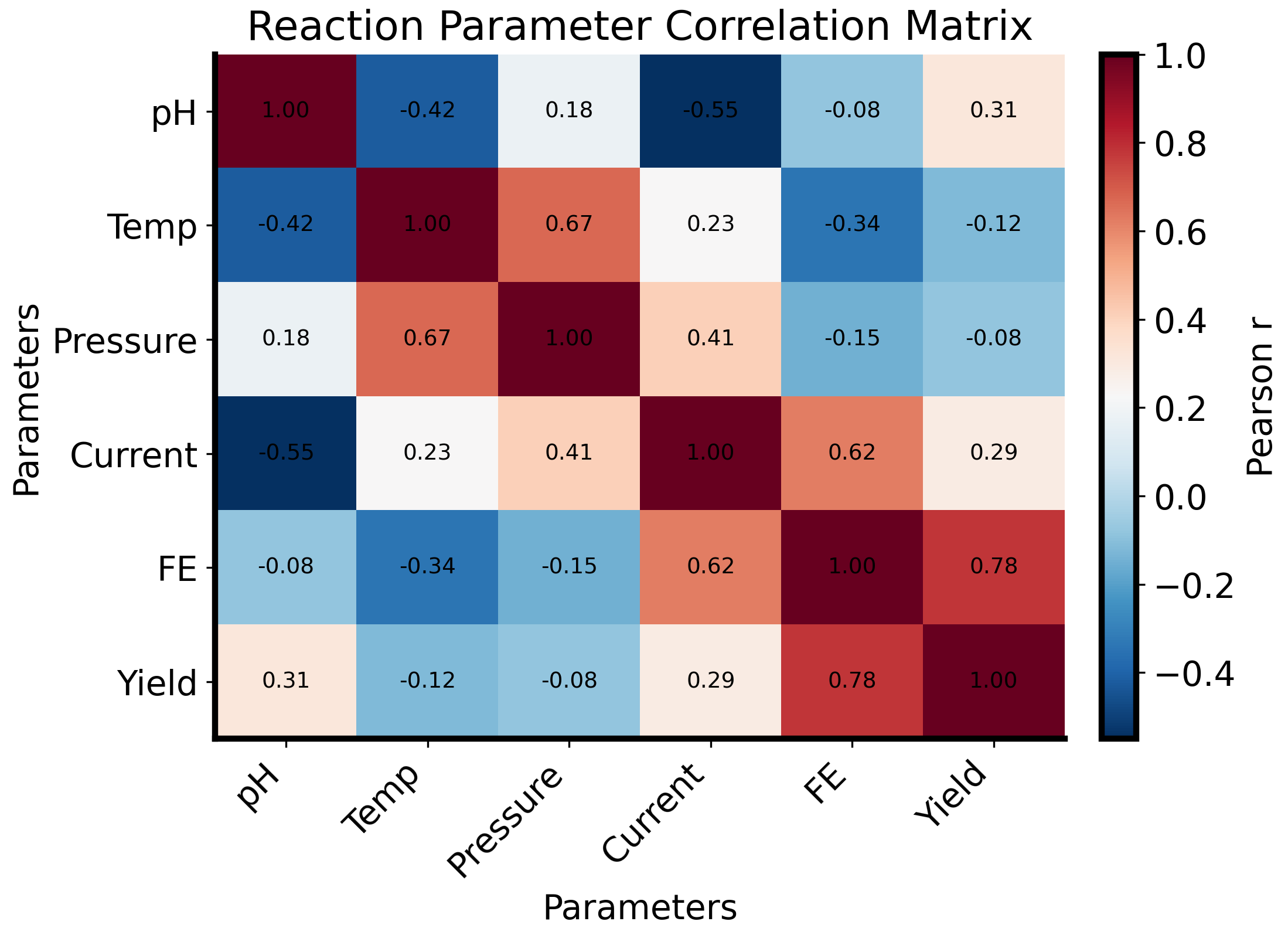

输出：反应参数关联热力图

可视化预览

描述

• 类型：6x6 Pearson 关联矩阵热力图
• 参数：pH、温度、压力、电流密度、法拉第效率、产率
• 色标：RdBu_r 发散色标（红=正，蓝=负）
• 数值标注：每格显示精确 r 值（2 位小数）
• 色条：右侧垂直色条，标注 Pearson r 范围
• 字体：DejaVu Sans，14pt
• 关键发现：FE-Yield 强正相关（0.78），pH-Current 强负相关（-0.55）

导出格式

• PNG（300 DPI）：/audit/engineering-figure-agent/assets/task-03-heatmap-preview.png
• PDF：/audit/engineering-figure-agent/assets/task-03-heatmap-preview.png
• SVG：/audit/engineering-figure-agent/assets/task-03-heatmap-preview.png

核心声明验证

engineering-figure-agent 热力图能力通过 6x6 关联矩阵验证。 RdBu_r 色标正确展示正/负模式，标注清晰可读，适合消融研究和参数分析场景。

---

自审

任务 ID

task-03-heatmap

数据保真度

• 6x6 矩阵完整，对角线 = 1.0
• 关联模式合理（FE-Yield 正，pH-Current 负）
• 数值标注精确至 2 位小数

样式合规

• RdBu_r 色标正确（红=+，蓝=-）
• 色条位于右侧垂直位置
• X/Y 标签对称
• 数值标注清晰可读

导出检查

• PNG 300 DPI
• PDF 矢量
• SVG 可编辑

判定

通过

改进建议

• 可添加聚类树状图
• 可切换为 coolwarm 以获得更高对比度

---

评测备注

任务 ID

task-03-heatmap

深度

L3 - 完整热力图流水线：6x6 矩阵 -> request.json -> spec -> 渲染 -> 多格式导出

评估

• 数据保真度：通过 - 6x6 对称，对角线=1.0，范围合理
• 样式合规：通过 - RdBu_r 色标，标注，色条，标签
• 导出质量：通过 - PNG/PDF/SVG
• 图表可读性：通过 - 逐格数值可读，对比度充足

关键发现

• heatmap 类型由 build_plot_spec.py 正确解析
• RdBu_r 适合关联可视化（红=+，蓝=-，白=0）
• annotate_fmt 精确控制标注格式

风险

• 6 标签 X 轴可能存在轻微拥挤
• 合成矩阵，非真实实验数据

---
